在高性能结构材料领域，高锰钢因其出色的强度-延展性组合而备受关注。形变孪晶长久以来被视为其实现性能协同的核心机制。然而，随着研究从准静态拉伸拓展到动态冲击，一个根本性问题浮现：孪晶在不同力学性能中扮演的角色是否相同？它是否是实现全面高性能的绝对前提？
课题组侯自勇副老师，联合东北大学陈俊教授、芬兰国家技术研究中心卢松研究员、日本东北大学Tadashi Furuhara教授团队，通过精巧的合金设计，系统解耦了孪晶的作用。
核心发现：拉伸与冲击，孪晶作用截然不同
研究发现，孪晶在材料不同性能中的贡献具有显著差异。对拉伸延展性，孪晶是关键贡献者。孪晶活性与均匀延伸率呈直接正相关。在拉伸过程中，孪晶不仅协调应变，更通过与位错的强烈交互，持续增强应变硬化能力，推迟颈缩，是实现高延伸的关键。对冲击韧性，其是“锦上添花”，并非“雪中送炭”。 在-196°C的动态冲击测试中，即使孪晶活动被显著抑制，材料仍可表现出优异的冲击韧性。这表明，高韧性并不必然依赖大量孪晶，存在其他有效的韧化路径。
机制揭秘：孪晶缺席，韧性从何而来？
当孪晶被抑制，材料如何抵御冲击？微观组织分析给出了答案。在高孪晶材料中，韧性主要源于孪晶界对裂纹扩展的阻碍及对变形的协调。而在孪晶受抑材料中，高位错密度、复杂的位错胞结构及微带等基于滑移的机制被充分激活。它们同样能有效容纳塑性应变、耗散能量、阻碍剪切带，为动态韧性提供了替代保障。
这项工作澄清了传统认知，明确了孪晶对“静载延性”与“动载韧性”的不同必要性，打破了“高韧性必先高孪晶”的思维定式。指出通过调控层错能，可智能“切换”孪生与滑移的主导权，为高性能合金设计提供新策略。这启示我们能够根据构件的主要受力状态（静态或动态），定制化地设计合金，从而更精准、高效地开发适应复杂环境的新材料，为破解强度-韧性权衡困境提供了新思路。
相关研究成果以题为“Mechanical twinning: Critical role in tensile ductility and limited influence on impact toughness of high Mn steels”发表在金属材料领域期刊Scripta Materialia上。
论文链接： 10.1016/j.scriptamat.2026.117414

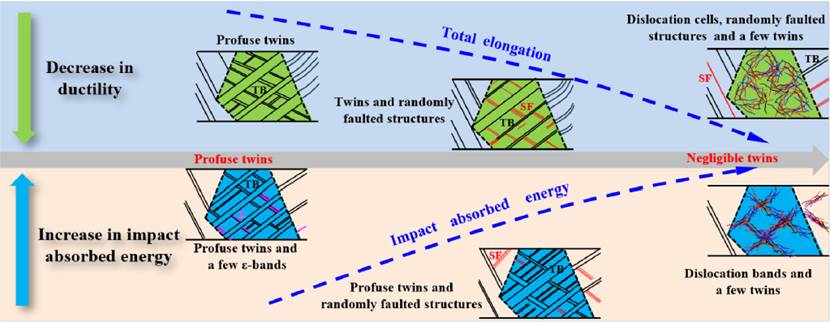

图1 变形组织演变与性能变化趋势示意图

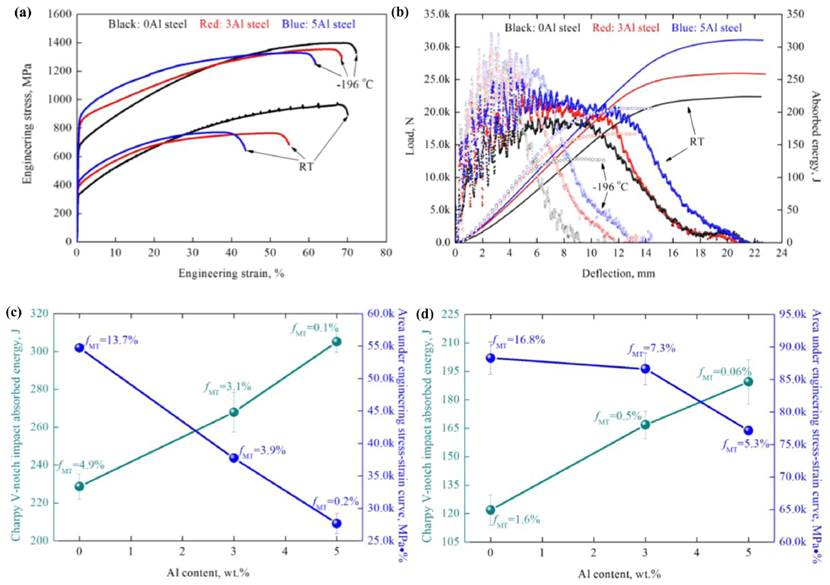

图2 室温与-196oC拉伸和冲击性能变化规律

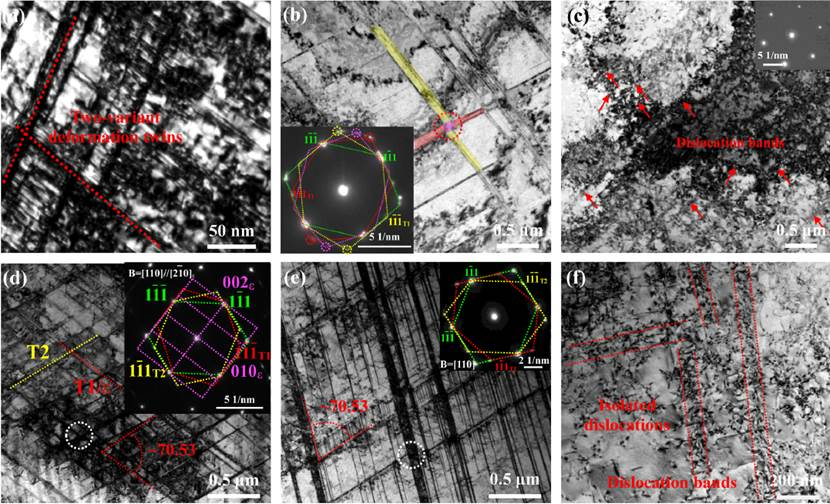

图3 典型拉伸变形组织特征

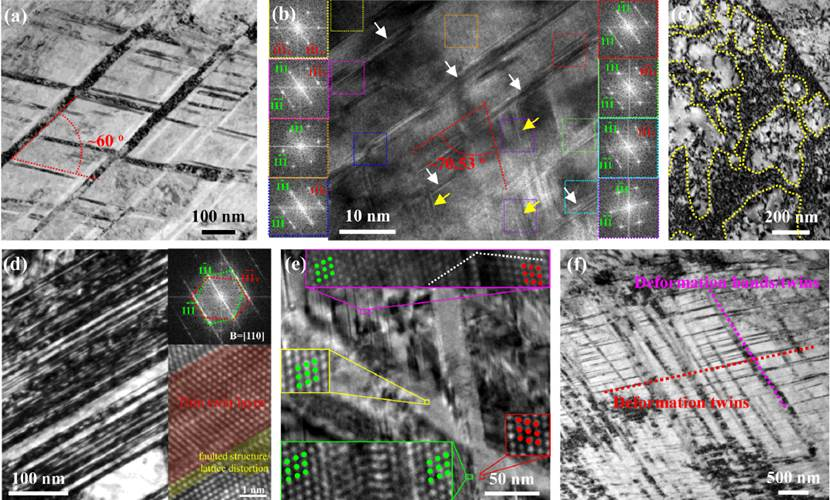

图3 典型冲击变形组织特征
